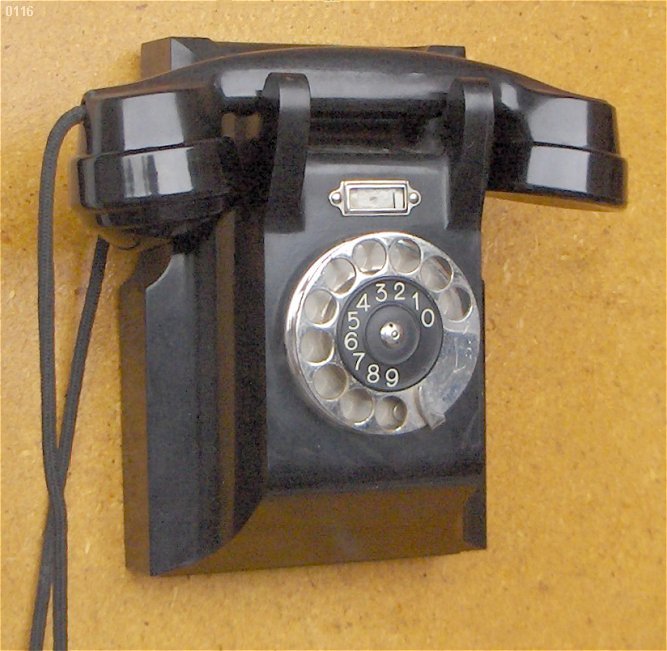

BD 371Ändstationsapparat för väggmontage. Apparaten på bilden är dock inte en äkta BD 371. Tills vidare visas en L M Ericsson DBN 1101 som ursprungligen var utrustad med internationell sifferbricka på fingerskivan och mikrotelefon med den typiska Ericssonska taltratten. Schemat skiljer sig också något. Apparaten kan ha använts i ett lokalt nät utan anslutning till det publika systemet.
|
 |
| Klicka på miniatyrerna för att se en större version. | |
 |
 |
 |
 |
||
| Baksida | Insats vänstervy | Insats högervy | Schema i kåpan | ||
Ekeberg: Telefoni del III:2 sid 34 - 36
  |

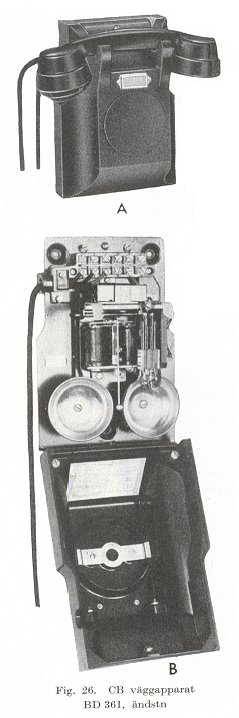

Telefonapparaterna BD 361 och BD 371, se fig.
20 o. 27, äro de nya väggapparaterna för ändstation i CB- resp. AT system.
Apparatdelarna äro monterade på en plåtskiva, som skruvas fast på väggen. Framstycket
- kåpan - är av bakelit och kan fällas ned, sedan man lossat skruven vid övre kortsida

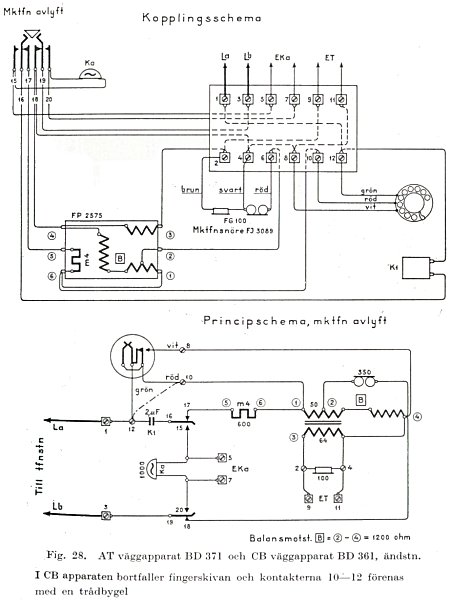

Ledningsschernat för BD 371, fig. 28, överensstämmer med schemat för BC 330. Även delarna till insatsen äro desamma i båda apparaterna; sålunda äro båda antisidetone-kopplade, med användning av induktionsrullen FP 2575, och balansen [B], som tillika utgör shuntmotstånd till mikrofonen, har ett motstånd av 1200 ohm. Schemat i fig. 28 gäller även för CB apparaten BD 361, om man tänker sig fingerskivan borta och kontakten 10 metalliskt förenad med 12.
|
