BC 580

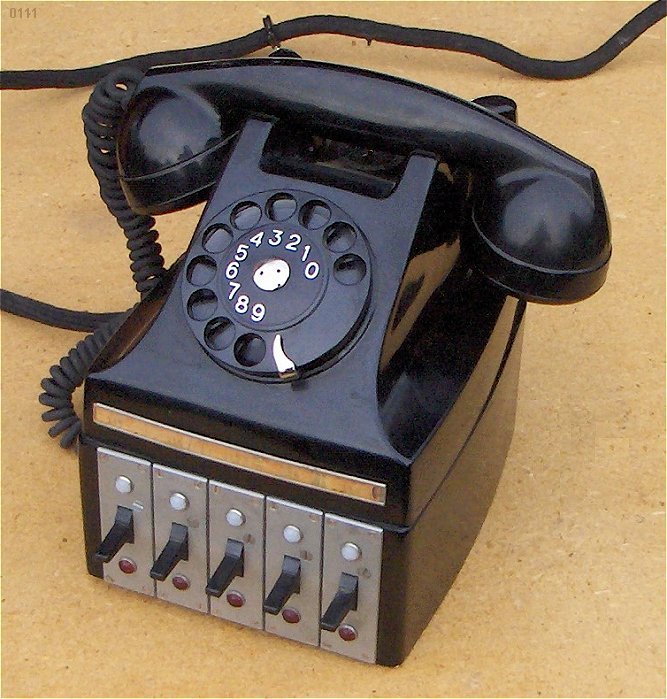

Linjetagare 5 linjer. Apparaten synes ha blivit utsatt för en fuskreparation innan jag övertog den (se nedan). Första omkastaren har blivit bytt mot en begagnad där de klippta trådarna sitter kvar och apparatens kabelstam inte lötts på omkastaren. Antagligen har apparaten därefter använts endast för demonstrationsändamål.

Övre kåpan är av standardmodell (BC 560). Till skillnad från t ex BC 561 är underdelen inte av bakelit, utan av svartlackerad stålplåt.

Apparaten ingår i min egen samling. Sidan är inte färdig



Klicka på miniatyrerna för att se en större version.
e01609at.jpg (4096 bytes) e01701at.jpg (7190 bytes) e01704at.jpg (8126 bytes) e01705at.jpg (9395 bytes) e01693at.jpg (6139 bytes) e01706at.jpg (5961 bytes)
Bottenplåt. Märkt BC-580/10 och på plåt
BC 580 Schema A TVL 1956		 Undersida med 48-polig kopplingsplint. Lampor saknas i de yttersta omkastarna. Undre avdelning, innehåller förutom kopplingsplint och omkastare bara jack och kondensator. Fuskreparation. Övre plan, i princip lika med BC 560. Planet är punktsvetsat till kåpan. Vänstersida med huvudmikrotelefonjack.
